LAVORAZIONI CON ESPANSIONI E BARRE/PIASTRE POLARI

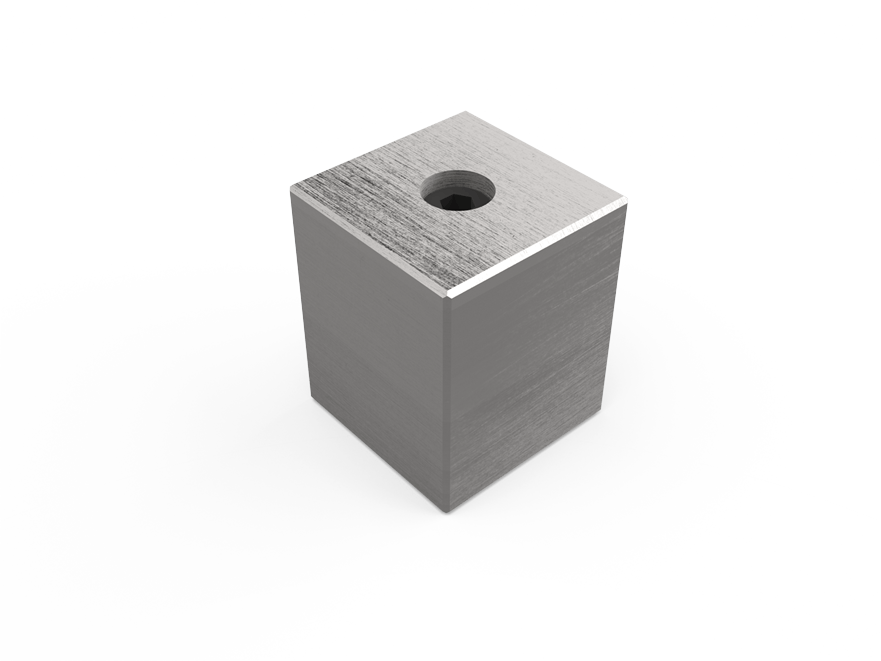

LE ESPANSIONI FISSE PER UN SUPPORTO PERFETTO DEL PEZZO
Le espansioni polari fisse, disponibili in diverse dimensioni e dotate di vite, garantiscono che la superficie del modulo magnetico supporti in maniera precisa il pezzo in lavorazione. Questo le rende perfette per la lavorazione di pezzi lisci o prelavorati.
Migliorano notevolmente lo spazio di manovra per la macchina, per esempio in caso di lavorazioni di contornatura e forature passanti. L’espansione è progettata per assicurare che la trasmissione del flusso da piano a superficie di bloccaggio avvenga con minima perdita, permettendo il bloccaggio in sicurezza anche di pezzi complessi.

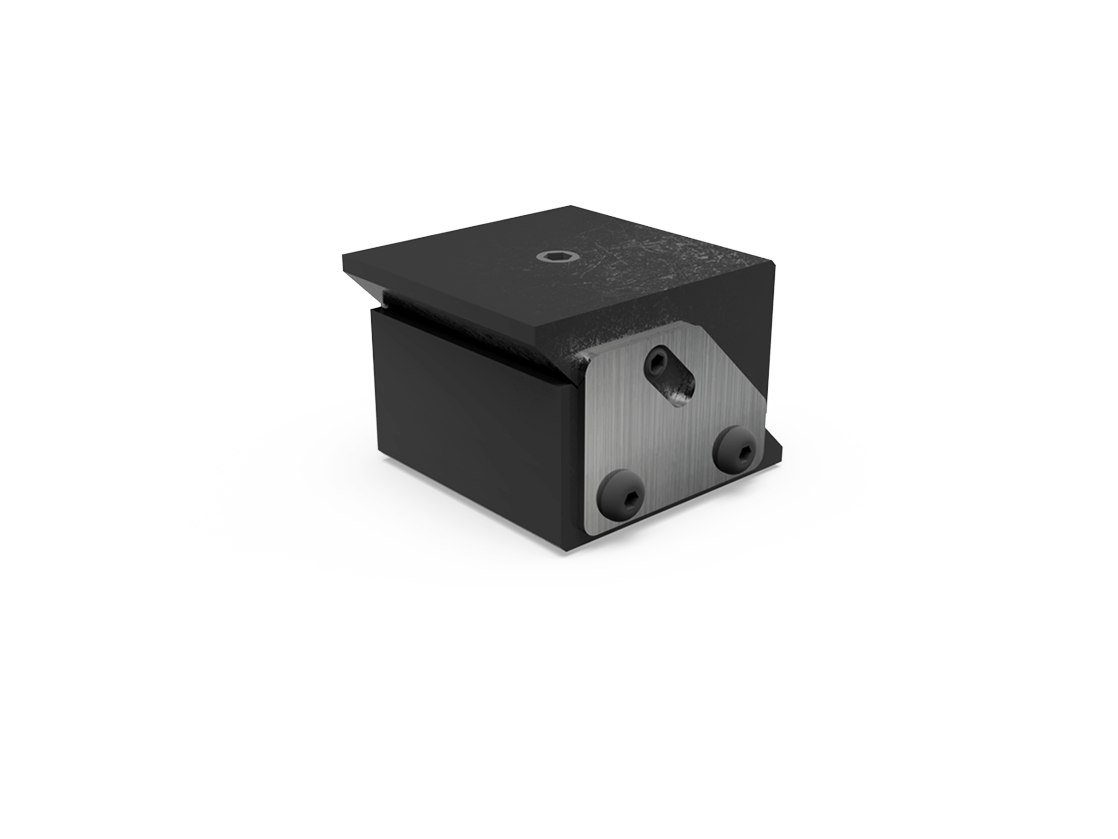

LE ESPANSIONI MOBILI
Le espansione polari mobili, costituite da una parte inferiore fissata ai poli e una superiore scorrevole, consentono di adattare l’altezza della superficie di lavoro del piano compensando l’ eventuale deformazione del pezzo da lavorare (spessorazione automatica).
Quando ad esempio ci troviamo a dover spianare una piastra grezza e deformata (imbarcata), la forza di bloccaggio magnetico tenderebbe a raddrizzarla con la conseguenza che, terminato il lavoro e smagnetizzato il piano, si avrebbe un effetto di ritorno elastico che non consentirebbe l’eliminazione della deformazione.
Attraverso l’utilizzo delle espansioni mobili è possibile adattarsi alla piastra nella sua deformazione, bloccarla durante la prima fase di spianatura e, una volta ruotata per la seconda lavorazione, ottenere una planarità eccellente. Importante è che la piastra appoggi sempre almeno su tre punti fissi opportunamente stabiliti che faranno da costante riferimento del piano di lavoro.
> Sostegno semplice e automatico per pezzi irregolari
> Compensazione per differenti altezze del pezzo
> Campo magnetico uniformemente diffuso nel pezzo
> Presa sicura e senza deformazioni

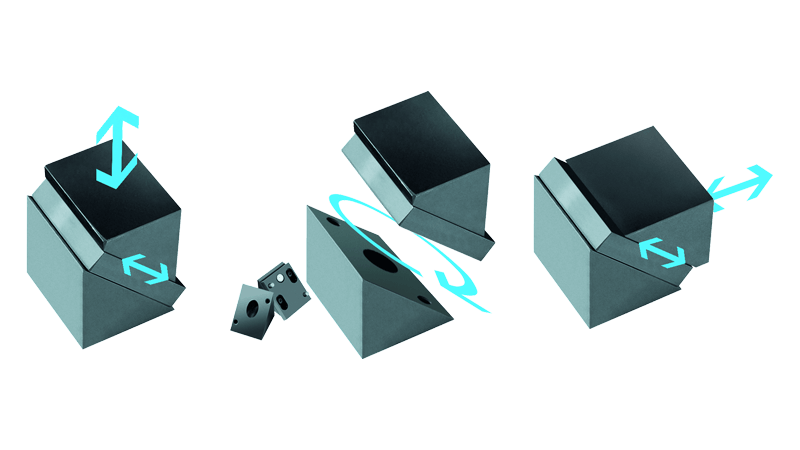

ESPANSIONI POLARI EASYTURN
Per utilizzo autolivellante in verticale e in orizzontale.
Grazie alla costruzione modulare, la forza di attrazione magnetica può essere diretta lungo gli assi orizzontale o verticale, a seconda di come è bloccato il pezzo.
Questa flessibilità di cambio di asse nelle due direzioni è possibile grazie ad una combinazione di una base fissa, un elemento intermedio contenente la molla e di un componente superiore smontabile a mano e facilmente orientabile su due posizioni.
A seconda del posizionamento, la parte superiore mobile si adatta al pezzo orizzontalmente o verticalmente.
ESEMPI DI APPLICAZIONI CON ESPANSIONI POLARI

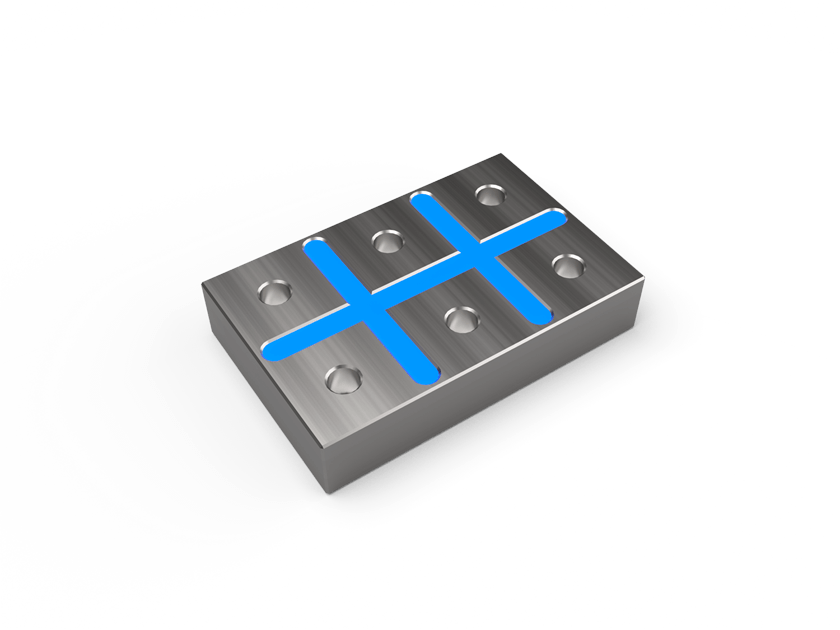

BARRE POLARI
Le barre polari consentono la creazione veloce di rialzi di supporto e riferimento, di battute laterali e l’utilizzo di spine di centraggio.
Sono ampiamente profilabili e velocemente sostituibili, disponibili in formati modulari da comporre secondo l’esigenza di bloccaggio.
Adatte ai piani MFR-50-A1/A2 e linea K56.

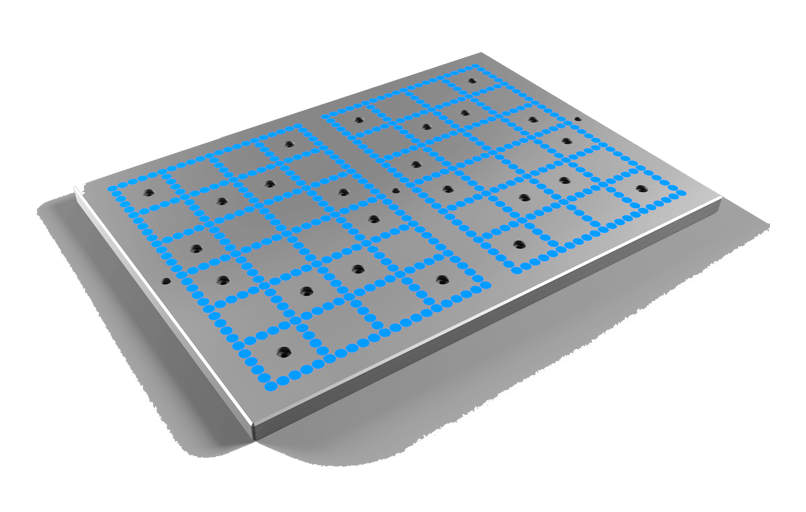

PIASTRE POLARI
Le piastre polari a polo quadro o a polo parallelo vengono in aiuto quando la superficie di bloccaggio necessita di profilature o di variazione del passo polare (magneti a polo paralelo), inoltre preserva il magnete dall’usura da truciolo.
Sono disponibili in varie dimensioni e formati, per miglior adattabilità ai piani magnetici standard, ma anche producibili in dimensioni speciali.
Adatte ai piani MFR-50-A1/A2, linea K56, e MFL -030-A1.
