SISTEMA ELETTROPERMANENTE PER FRESATURA

Permette operazioni di fresatura, alesatura, foratura su pezzi di svariate forme e dimensioni, riducendo i tempi di staffaggio ed ottenendo alte precisioni.

Il piano magnetico per fresatura grazie alla tecnologia elettropermanente non si surriscalda, non si deforma, non teme interruzioni nell’alimentazione.

E’ attivabile in una frazione di secondo e con un singolo input di energia e genera un campo di forza omogenea, stabile e permanente. Il pezzo rimane così bloccato in totale sicurezza anche dopo la disconnessione dell’unità di controllo.

MFR-A1-050

PIANO ELETTROPERMANENTE PER ASPORTAZIONI IN FRESATURA CON PEZZI DI SPESSORE MEDIO-BASSO

È il piano magnetico più versatile della gamma. Sviluppando la forza in pochi millimetri, permette di lavorare pezzi di piccole e medie dimensioni, con spessori ridotti. Il passo polare ridotto, consente un efficace adattamento a un’ampia gamma di geometrie.
Utilizzabile con espansioni fisse e mobili, per lavorazioni su macchine a 5 assi, con pezzi sia grezzi che lavorati.

MFS-A1-050

PIANO ELETTROPERMANENTE A POLO QUADRO A COMPLETA SUPERFICIE METALLICA PENSATO PER AMBIENTI DI LAVORAZIONI SPECIALI CON REFRIGERANTI MOLTO CORROSIVI.



MFRR-A1-050

PIANO ELETTROPERMANENTE CIRCOLARE PER ASPORTAZIONI IN FRESATURA CON PEZZI DI PICCOLE E MEDIE DIMENSIONI E SPESSORE MEDIO-BASSO ADATTABILE A TAVOLE MACCHINA TONDE.



MFR-A2-050

PIANO ELETTROPERMANENTE PER GRANDI ASPORTAZIONI IN FRESATURA CON UTILIZZO DI ESPANSIONI POLARI

È il modello più potente della serie MFR. Ha una grande forza magnetica che si esprime in modo particolare quando le lavorazioni vengono eseguite con espansioni polari e con pezzi grezzi.
È preferibile al modello A1 in applicazioni complesse di sgrossatura su espansioni polari di materiali legati.

MFR-A1-070

PIANO ELETTROPERMANENTE PER ASPORTAZIONI IN FRESATURA DI PEZZI CON SPESSORI MEDIO-ALTI

È la versione base del polo 70. Adatto a qualsiasi tipo di lavorazione su pezzi di media e grande dimensione, con superficie grezza o lavorata. Consigliato per materiali laminati. Ideale per soluzioni composte per coprire tavole macchine di grosse dimensioni.

MFR-A2-070

PIANO ELETTROPERMANENTE PER GRANDI ASPORTAZIONI SU QUALSIASI TIPOLOGIA DI MATERIALE CON UTILIZZO DI ESPANSIONI POLARI.

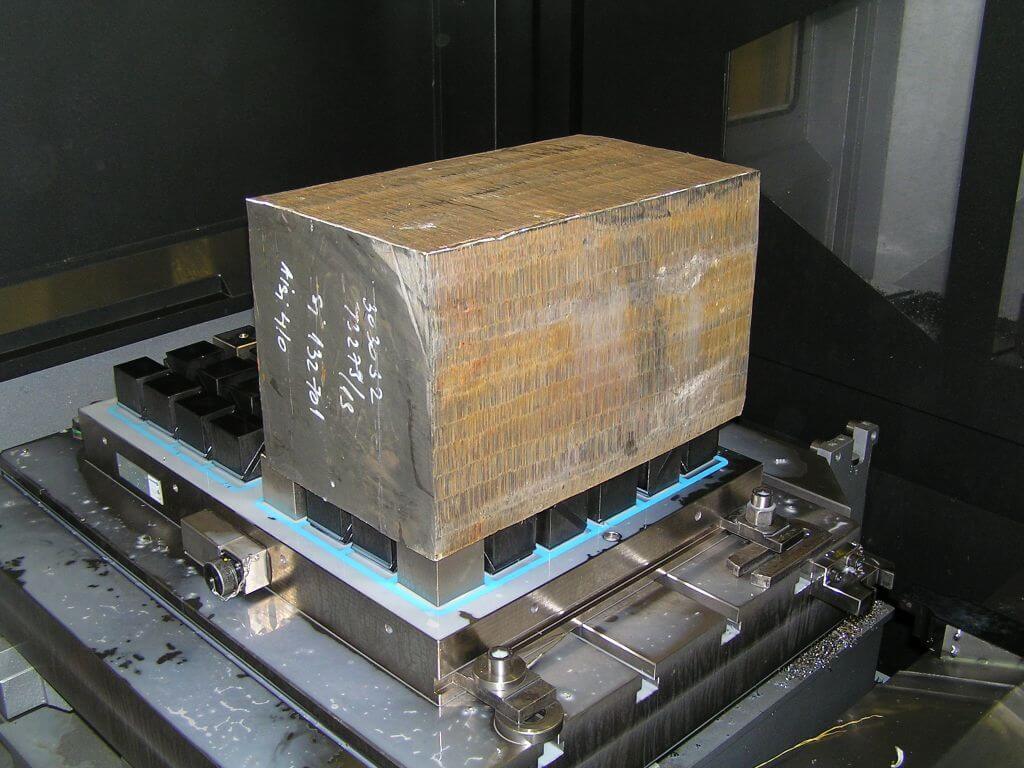

È il piano magnetico più potente sul mercato. Una grande forza magnetica gli permette di ancorare pezzi con elevati traferri e mantenere grosse asportazioni. Con l'ausilio di espansioni mobili e fisse, è l'ideale per lavorare pezzi molto deformati come ad esempio fusioni in ghisa, forgiati, acciai per stampi altamente legati. Consigliato per lavorazioni di pezzi in squadra.

MFR-A1-032

PIANO ELETTROPERMANENTE PER ASPORTAZIONI IN FRESATURA CON PEZZI DI BASSO SPESSORE

Piano magnetico particolarmente consigliato per lavorazioni di fresatura non pesanti su pezzi di piccole dimensioni o basso spessore. Il grip elevato nei primi millimetri di pezzo è il punto di forza del prodotto unico sul nostro mercato. Consigliato per centri di lavoro ad alta velocità.

MFP-A1-L30

PIANO ELETTROPERMANENTE PER ASPORTAZIONI IN FRESATURA CON PEZZI DI SPESSORE MEDIO BASSO E PROFILO IRREGOLARE

È il classico piano a polo parallelo per applicazioni di fresatura, ottimizzato per ottenere il massimo della versatilità, della forza specifica ed un'ampia scelta di espansioni polari (fisse, mobili, sovrapiastre). Dà il meglio di sé con pezzi con spessori medio bassi, dal profilo complesso e irregolare, grazie alla facilità nell'ottenere il corretto bilanciamento della polarità Nord e Sud.

MFP-A1-L08

PIANO ELETTROPERMANENTE PER ASPORTAZIONI IN FRESATURA DI PEZZI PICCOLI E SOTTILI

Rappresenta l’unica vera soluzione sul mercato per fresatura di pezzi piccoli e sottili, laddove le altre soluzioni elettro-permanenti mostrano il loro limite. Il passo molto fine consente un ottimale controllo del flusso su bassi spessori, garantendo in questo modo la migliore forza di ancoraggio possibile e l’eliminazione di problemi legati all’evacuazione di trucioli. La superficie di bloccaggio interamente metallica garantisce stabilità, precisione e lunga durata; la piastra superiore è inoltre sostituibile, consentendo così facili riparazioni in caso di danneggiamenti accidentali o necessità particolari.



ACCESSORI

Espansioni fisse

Le espansioni polari fisse, disponibili in diverse dimensioni e dotate di vite, garantiscono che la superficie del modulo magnetico supporti in maniera precisa il pezzo in lavorazione. Questo le rende perfette per lavorazione di pezzi lisci o prelavorati. Migliorano notevolmente lo spazio di manovra per la macchina, per esempio in caso di lavorazioni di contornatura e forature passanti. L’espansione è progettata per assicurare che la trasmissione del flusso da piano a superficie di bloccaggio avvenga con minima perdita, permettendo il bloccaggio in sicurezza anche di pezzi complessi.

ModelloCodicePoloBaseAltezza
PVR-32-10042299832Ø3010
PVF-32-1504229993230x3015
PVF-32-2304224043230x3023
PVR-50-15042009350Ø5515
PVF-50-2004200905045x4520
PVF-50-3204223915050x5032
PVF-50-5404200915045x4554
PVR-75-15042299270Ø8015
PVF-75-3004229937070x7030
PVF-75-4704229957070x7047
PVF-75-7004229977070x7070

Espansioni mobili

Le espansione polari mobili, costituite da una parte inferiore fissata ai poli e una superiore scorrevole, consentono di adattare l’altezza della superficie di lavoro del piano compensando l’ eventuale deformazione del pezzo da lavorare (spessorazione automatica) .

Quando ad esempio ci troviamo a dover spianare una piastra grezza e deformata (imbarcata), la forza di bloccaggio magnetico tenderebbe a raddrizzarla con la conseguenza che, terminato il lavoro e smagnetizzato il piano, si avrebbe un effetto di ritorno elastico che non consentirebbe l’eliminazione della deformazione. Attraverso l’utilizzo delle espansioni mobili è possibile adattarsi alla piastra nella sua deformazione, bloccarla durante la prima fase di spianatura e, una volta ruotata per la seconda lavorazione, ottenere una planarità eccellente. Importante è che la piastra appoggi sempre almeno su tre punti fissi opportunamente stabiliti che faranno da costante riferimento del piano di lavoro.

modellocodicePoloBaseAltezza nominaleAltezza MinAltezza max
PVB-32-2304224053229x31,5231825
PVB-50-3204223925047x45322734
PVB-50-5404200925047,2x45544956
PVB-75-4704229947070x70474249
PVB-75-7004229967070x70706572

Barre polari

Le barre polari sono espansioni fisse multipolo che consentono la creazione veloce di rialzi di supporto e riferimento, di battute laterali e l’utilizzo di spine di centraggio. Sono ampiamente profilabili e velocemente sostituibili, disponibili in formati modulari da comporre secondo l’esigenza di bloccaggio.

ModelloPoloPartiBaseAltezzaPeso kg
PVP-50-30-2502110x50341,5
PVP-50-30-4504110x110343,2
PVP-50-30-6506170x110345
PVP-50-30-8508230x110346,8
PVP-50-30-125012350x1103410,3
PVP-50-30-165016230Xx2303433
PVP-50-57-2502110x50572,5

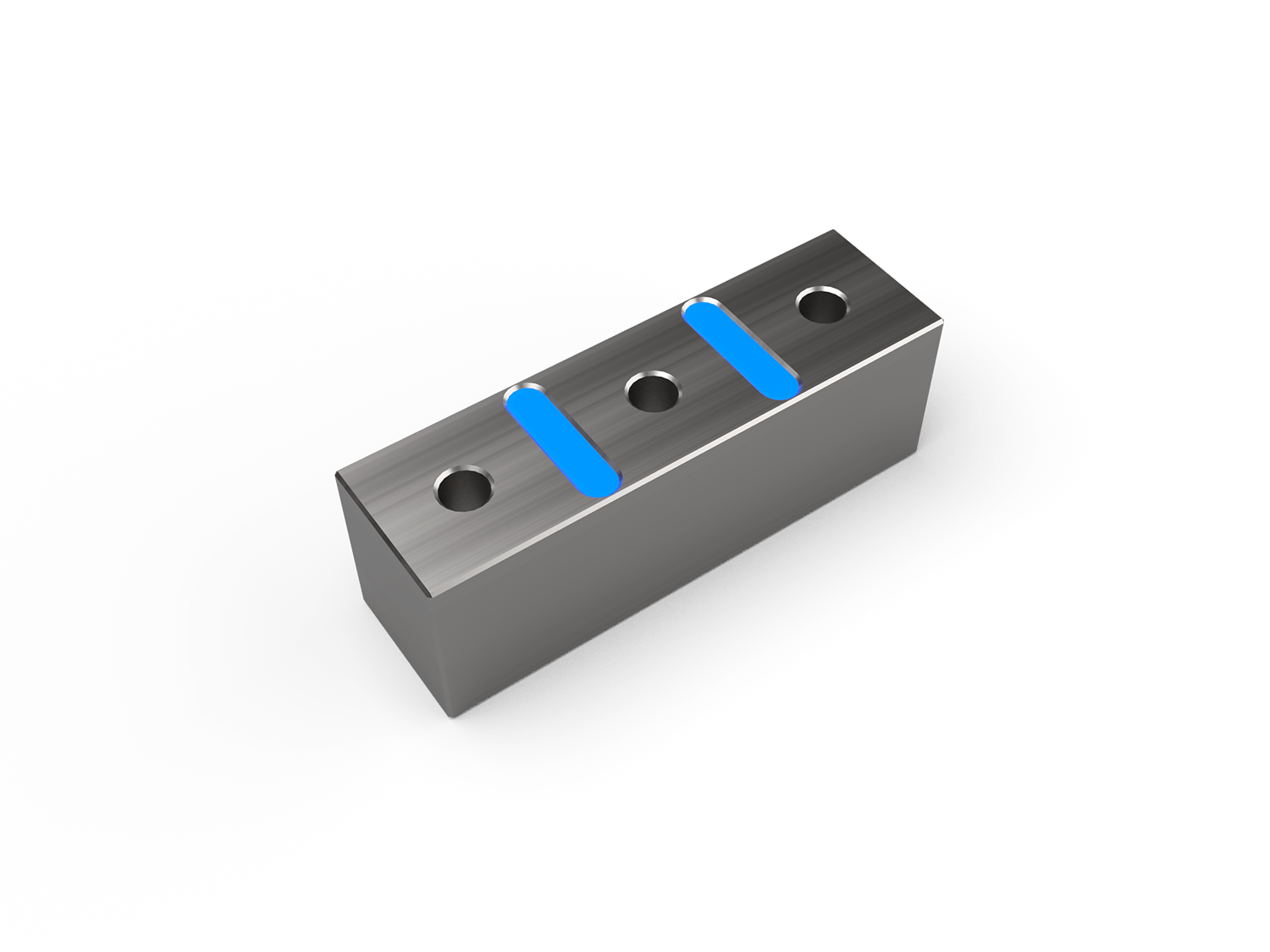

PVP-50-57-3503170x50573,8
PVP-50-57-4504230x50575,2
PVP-50-57-6506350x50578

Piastre polari

Quando la superficie di bloccaggio necessita di profilature, il magnete di protezione dall’usura da truciolo o di variazione del passo polare (magneti a polo parallelo), la piastre polari a polo quadro o a polo parallelo vengono in aiuto. Queste piastre sono accessori disponibili in varie dimensioni e formati, per miglior adattabilità ai piani magnetici standard, ma anche producibili in dimensioni speciali.

Realizziamo la soluzione magnetica di cui hai bisogno.

La massima personalizzazione è il vero plus di SPD.
